Beeldhoek
Ook wel Field of view of kijkhoek genoemd in booggraden. Visuele verticale en horizontale afstanden tussen objecten aan de hemel worden aangeduid in bijvoorbeeld booggraden.
Wat is een booggraad, boogminuut en boogseconde aan de hemel?
- 1 booggraad [°] is een 1/360 deel van een cirkel (van noord, oost, west, zuid naar noord) of de hemelbol.
- 1 boogminuut ['] is een 1/60 deel van een graad en bestaat uit 60 boogseconden.
- 1 boogseconde ["] is een 1/60 deel van een boogminuut en een 1/3600 deel van een graad.
Een letterlijke vuistregel is als je met een gebalde volwassen vuist je arm strekt naar de sterrenhemel je vuist ongeveer 8 booggraden (8°) breed is.
Als voorbeeld nemen we de bekende Orion Nevel M42. Dit Deepsky Object heeft een schijnbare afmeting van ongeveer 1 x 1° aan de sterrenhemel, d.w.z. één knokkel breed van de vier knokkels van de vuist. De volle Maan en de Zon hebben een schijnbare diameter aan de hemel van een 1/2° of 30". Een halve knokkel breed dus.
Wat is een booggraad, boogminuut en boogseconde aan de hemel?
- 1 booggraad [°] is een 1/360 deel van een cirkel (van noord, oost, west, zuid naar noord) of de hemelbol.
- 1 boogminuut ['] is een 1/60 deel van een graad en bestaat uit 60 boogseconden.
- 1 boogseconde ["] is een 1/60 deel van een boogminuut en een 1/3600 deel van een graad.
Een letterlijke vuistregel is als je met een gebalde volwassen vuist je arm strekt naar de sterrenhemel je vuist ongeveer 8 booggraden (8°) breed is.
Als voorbeeld nemen we de bekende Orion Nevel M42. Dit Deepsky Object heeft een schijnbare afmeting van ongeveer 1 x 1° aan de sterrenhemel, d.w.z. één knokkel breed van de vier knokkels van de vuist. De volle Maan en de Zon hebben een schijnbare diameter aan de hemel van een 1/2° of 30". Een halve knokkel breed dus.
Kalibratie
Om te komen tot een goede (gekalibreerde) foto van met name deepsky objecten moeten er minimaal vier soorten subs (afzonderlijke foto) gemaakt worden. Twee soorten foto's dienen op de waarneemlocatie genomen te worden onder dezelfde weersomstandigheden en twee soorten foto's kunnen op een ander moment en temperatuur genomen worden.
Deze foto's worden als volgt genoemd: Lights, Darks, Biases en Flats en vormen tezamen de uiteindelijk 'gestapelde' foto. Als voorbeeld hieronder de vier soorten foto's met uitleg.
Lights
Deze foto's worden als volgt genoemd: Lights, Darks, Biases en Flats en vormen tezamen de uiteindelijk 'gestapelde' foto. Als voorbeeld hieronder de vier soorten foto's met uitleg.
Lights
Dit zijn eigenlijk gewone foto's zoals je die ook maakt van een avond- of nacht scène in bijvoorbeeld een verlichte stad; statief, lange sluitertijd, hogere ISO en een lichtsterk objectief of telescoop. De kunst is om zo veel mogelijk licht te vangen (hemel is redelijk donker). Sluitertijden van enkele seconden tot 5 minuten zijn geen uitzondering. Daar je eigenlijk nog meer licht nodig hebt moet je wel 100 of meer van deze foto's maken. Als er in plaats van een kleurencamera een mono camera gebruikt wordt moeten er Lights gemaakt worden voor elke kleur door middel van een rood, groen en blauw filter.
Afbeelding 1a - Voorbeeld van een Light.
Darks
Dit zijn foto's die we calibratiefoto's noemen. Darks worden gemaakt om zogenaamde 'amp glow' en 'hot pixels' van de sensor vast te leggen zodat deze in het stacking proces van de Lights worden afgetrokken. Deze foto's zijn donker omdat deze foto's met de lensdop op het objectief of telescoop genomen moeten worden. De sluitertijd, ISO en temperatuur moeten dezelfde zijn als op 'locatie'. Het aantal mag beperkt worden tot 40 foto's.
Om het effect duidelijker te laten zien is de originele Dark foto met 5 stops overbelicht en de hooglichten met 20% verhoogd.
Om het effect duidelijker te laten zien is de originele Dark foto met 5 stops overbelicht en de hooglichten met 20% verhoogd.
Afbeelding 1b - Voorbeeld van een Dark.
Biases
Ook biasfoto's moeten gemaakt worden met de lensdop op het objectief of telescoop. De sluitertijd moet de snelste sluitertijd zijn die voorhanden is op de camera, bijvoorbeeld 1/8000 sec. ISO en temperatuur doet niet ter zake. Deze foto's worden gemaakt om ruis welke veroorzaakt wordt door de sensorelektronica te verwijderen tijdens het stacking proces. Deze foto's zijn uiteraard ook donker en er worden er ongeveer 40 stuks gemaakt.

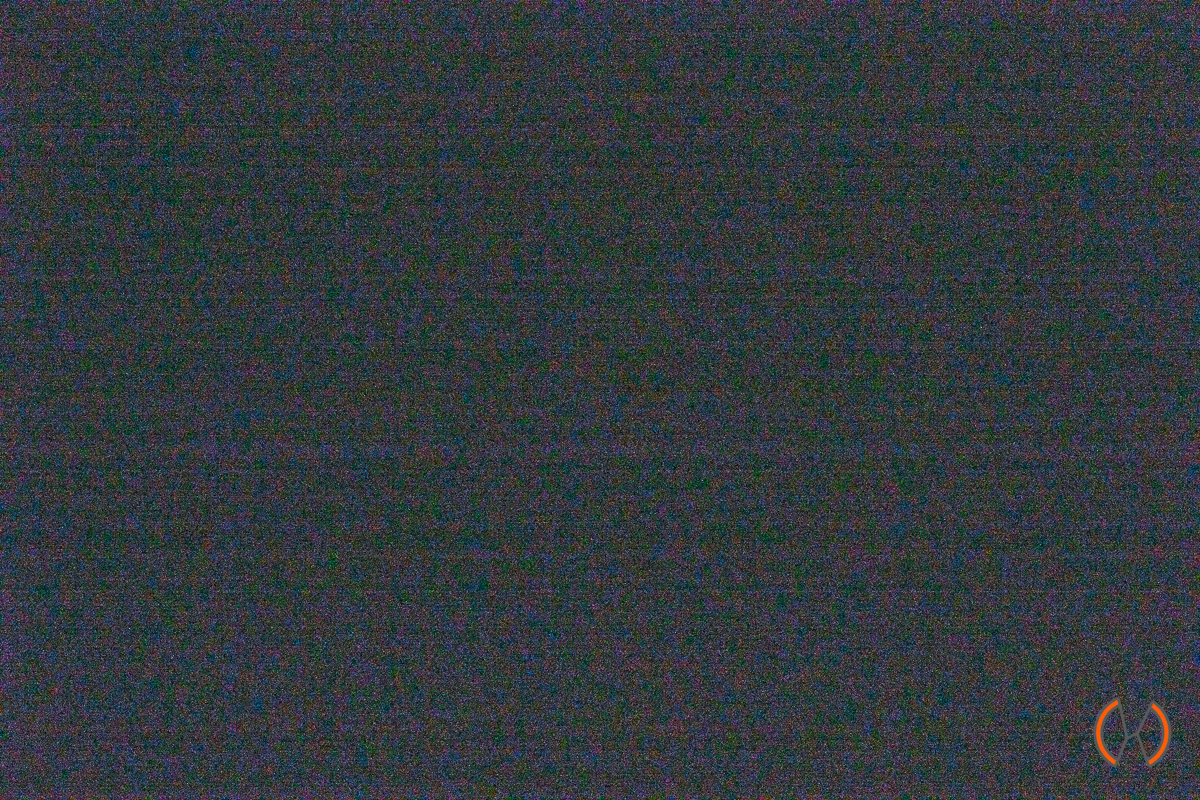

Om het effect duidelijker te laten zien is de originele Bias foto met 5 stops overbelicht en de hooglichten met 20% verhoogd.
Om het effect duidelijker te laten zien is de originele Bias foto met 5 stops overbelicht en de hooglichten met 20% verhoogd.
Afbeelding 1c - Voorbeeld van een Bias.
Flats
Flats zijn foto's die het stof en vuil op de sensor alsmede de lichtafval (vignettering) van het objectief of telescoop (optische trein) laten zien. Tijdens het stacking proces worden er door middel van softwaremaskers deze onvolkomenheden verwijderd. De voorzijde van het objectief wordt met een stuk wit laken of t-shirt afgedekt en naar een gelijkmatige lichtbron (lucht of raam) gericht. De camera moet op de diafragmavoorkeuze ingesteld worden met het diafragma op de waarde die op de 'locatie' is gebruikt. Ongeveer 40 foto's zijn genoeg.
Afbeelding 1d - Voorbeeld van een Flat.
De vier soorten foto's worden geopend met stacking (stapel) software zoals Siril of de eigen software die aanwezig is in de DwarfLab Draco SHO smart telescoop en dan begint de magie.
Deze software gaat bewerkingen uitvoeren en stapelt de foto's zodanig dat er een foto ontstaat waar veel data in 'verborgen' zit, dat het ruisniveau flink verlaagd is en de vignettering en lichtvervuiling zijn verdwenen. Zie afbeelding 1.
De uiteindelijke foto moet nog wel met fotobewerkingssoftware bewerkt worden.
Deze software gaat bewerkingen uitvoeren en stapelt de foto's zodanig dat er een foto ontstaat waar veel data in 'verborgen' zit, dat het ruisniveau flink verlaagd is en de vignettering en lichtvervuiling zijn verdwenen. Zie afbeelding 1.
De uiteindelijke foto moet nog wel met fotobewerkingssoftware bewerkt worden.
Afbeelding 1e - De samengestelde foto met plate solve informatie (namen van Deepsky objecten) er op geprojecteerd die via Siril zichtbaar gemaakt kan worden.
